结构组成

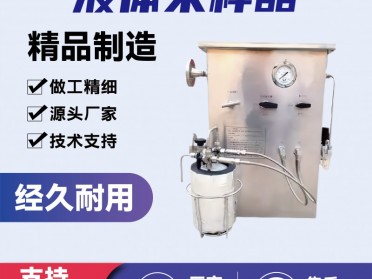

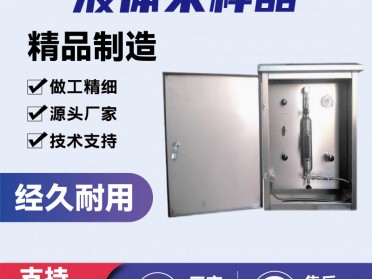

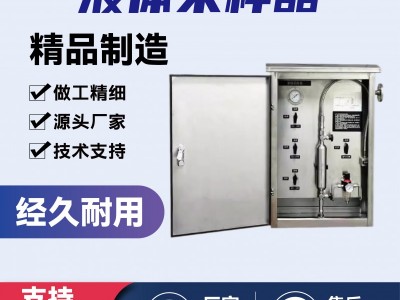

• 箱体：多采用304/316不锈钢材质，有箱式与面板式两种，起到保护内部部件和隔离作用。
• 阀门管件：包括进样阀、出样阀、氮气吹扫阀、应急阀等，用于控制介质的流动、置换、吹扫等操作。
• 采样容器：有玻璃瓶（普通敞口瓶、密闭式耐压瓶）和不锈钢采样钢瓶，用于收集保存样品。
• 法兰：用于连接采样器与工艺管线，保证连接的密封性和稳定性。
• 压力表：实时显示采样系统内的压力，便于操作人员掌握压力情况，确保采样安全。
工作原理
通过进样阀和出样阀的控制，使耐压采样容器内部与待采样物质的容器连接，在保持密闭的状态下，将液体介质引入采样容器，采样完成后关闭阀门，防止样品泄漏和挥发。
优点
• 保障人员安全：避免采样人员直接接触有毒、有害、易燃、易爆等危险介质，减少职业病发生。
• 确保样品准确性：防止样品挥发、污染和与外界物质反应，保证样品的真实性和代表性，使化验分析结果更准确。
• 保护环境：隔断样品向大气中排放的渠道，减轻对大气环境的污染，符合环保要求。
应用领域
• 化工行业：采集各种化学试剂、中间产物和最终产品的样品。
• 石油和天然气行业：用于采集原油、成品油、天然气液体等样品。
• 制药行业：采集药品样品，避免外界微生物污染，确保药品质量。
• 环境监测：采集河流、湖泊、地下水等自然水体以及污水处理厂出水样品。
选型考虑因素
• 介质特性：根据介质的挥发性、毒性、腐蚀性、温度、压力等选择合适的材质和结构。
• 采样流量和采样量：根据实际需求选择能满足采样流量范围和采样量要求的采样器。
• 工作环境：考虑采样器使用场所的环境条件，如温度、湿度、防爆要求等。
